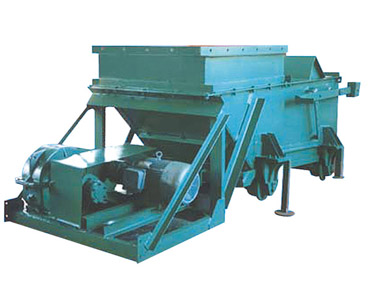

往複式給料機 - 給料設備-産品中心 - 河南晟瑞機械設備有限公司

産品概述
K型往複式給料機用于煤或其它磨琢性小，粘性小的松散粒狀物料的給料，將儲料倉或料坑裡的物料連續均勻地卸落到運輸設備或其它篩選設備中。

工作原理　　

K型給料機由機架、底闆（給料槽）、傳動平台、漏頭号、閘門、托輥組成，當電機開動後經彈性聯軸器、減速機、曲柄連杆機構拖動傾斜5度的底闆在輥上作直線往複運動，料均勻地卸到其它設備上。本機可根據需要設有帶漏鬥、不帶漏鬥兩種形式。本機可根據需要設有帶漏鬥、不帶漏鬥兩種形式。

給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閥門，其給料能力由調節閘門來達到。

K型往複式給料機産品概述:

K型往複料機是煤礦生産系統中主要設備之一，它的主要用途是將煤倉或缷煤坑中均勻地裝載于運輸機上或其它篩選、貯存裝置中。

K型往複式給料機是利用曲柄連杆機構拖動下傾5°的底闆在輥上做直線往複運動,當電動機開動後，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底闆在插輥上作直線往複運動，將煤均勻地卸到運輸機械或其它篩選設備上。從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。

K型往複式給料機主要特點:

1.結構簡單，運行可靠，調節安裝方便。

2.裝有限矩型液力偶合器，能滿載啓動，過載保護。

3.重量輕、體積小、工作可靠、壽命長、維護保養方便。

4.*大給料量可達1200噸/小時（煤）,是目前國内*大的往複式給料機。

5.采用了**的平面二次包絡環面騾杆減速器設計，承載能力大，傳動效率高。

6.側襯闆、斜襯闆與底闆之間留縫可調，能比較準确地控制留縫大小，大大減少了漏料。

7.驅動裝置對稱布置，并采用雙推杆，使整機愛力均衡，傳動平穩，消除了底闆往複時的扭擺現象。

8底闆有立向筋闆，并用三道通長托輥支承，保證了底闆本身剛度，消除了現有往複式給料機底闆工作中彎曲變形的弊病。

9.襯闆由小塊耐磨鋼闆拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯闆塊，從而使材料合理利用，降低維修費用。

主要技術參數

型号規格			K-0		K-1		K-2		K-3		K-4
給料能力	底闆行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	39	34	55	50	83	75	148	132
曲柄轉速(r/min)			57		57		62		62		62
電動機	型号		YB160M1-8		YB160M1-8		YB160M1-8		YB160M-8		YB200L1-8
			Y160M1-8		Y160M1-8		Y160M1-8		Y160M-6		Y200L1-6
	功率(KW)		4		4		4		7.5		18.5
	轉速(r/min)		720		720		720		970		970
減速機	型号		JZQ-350		JZQ-350		JZQ-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允許*大粒度	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備重量(Kg)	帶料鬥		1465		1626		1925		2505		3558
	不帶料鬥		1330		1480		1744		2255		3256

外形安裝尺寸：

型号	A	B	C	H	H1	H2	H3	L	11	12	13	14	15
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940
K-3	1352	3950	1360	250	250	345	1341	3270	1400	1500	1300	1250	1157
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1500	1435

型号	16	17	18	19	110	111	112	n×113	114	n×115	K16	N×MD
K-0	750	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K-1	1000	800	750	750	1080	35	275	1×282	131	1×190	190	14×M20
K-2	1000	800	750	750	1080	35	208	1×208	91	1×225	225	17×M20
K-3	1250	1050	1000	1000	1300	35	273	1×273	91	1×290	290	17×M20
K-4	1500	1300	1250	1580	1580	35	270	1×270	96	1×320	220	20×M20
